前言

现代CPU内部除了运算器和控制器，还有一个常见的组件: 寄存器，是CPU内部用来存放数据的一些小型的存储区域，用来暂时存放参与运算的数据以及运算结果。

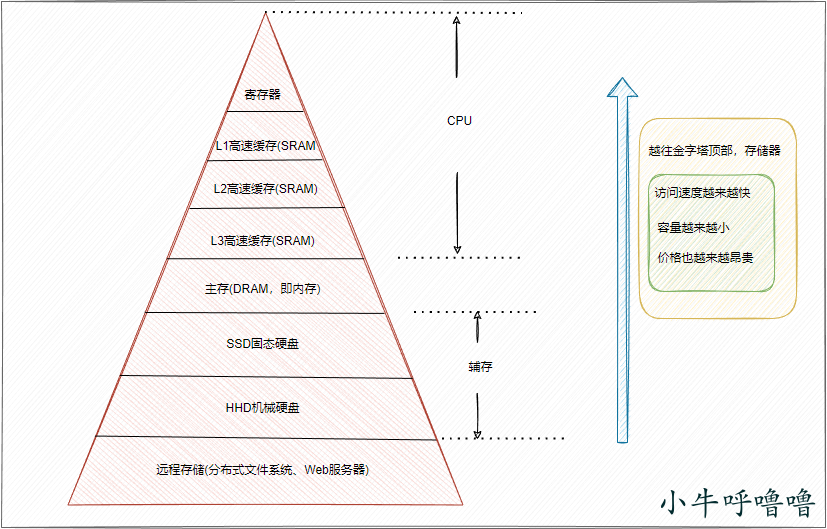

在https://mp.weixin.qq.com/s/KecubYROQztHvwPicJb9wQ这篇文章中，我们了解了计算机各个硬件读写速度的差异，其中从存储器速度、容量和价格的关系金字塔图发现：

最上层的寄存器速度最快，容量最小，价格也最昂贵

下面我们来看看几个常见寄存器：

数据寄存器(DR)

数据寄存器（Data Register，DR）又称数据缓冲寄存器，数据寄存器用于存放操作数，其位数应满足多数数据类型的数值范围，其主要功能是作为CPU和主存、外设之间信息传输的中转站，用以弥补CPU和主存、外设之间操作速度上的差异。

数据寄存器用来暂时存放由主存储器读出的一条指令或一个数据字；反之，当向主存存入一条指令或一个数据字时，也将它们暂时存放在数据寄存器中。

数据寄存器的作用是 ：

  1. 作为CPU和主存、外围设备之间信息传送的中转站；
  2. 弥补CPU和主存、外围设备之间在操作速度上的差异；
  3. 在单累加器结构的运算器中，数据寄存器还可兼作操作数寄存器。

地址寄存器(AR)

地址寄存器（Address Register，AR）用来保存CPU当前所访问的主存单元的地址。其本身可以具有通用性，也可用于特殊的寻址方式，如用于基址寻址的段指针（存放基地址）、用于变址寻址的变址寄存器和用于堆栈寻址的栈指针。地址寄存器的位数必须足够长，以满足最大的地址范围。

由于在主存和CPU之间存在操作速度上的差异，所以必须使用地址寄存器来暂时保存主存的地址信息，直到主存的存取操作完成为止。

程序状态寄存器(PSW)

程序状态寄存器（PSW），用来保存各类运算指令或测试指令的结果的各种状态信息
除此之外，程序状态字寄存器还用来保存中断和系统工作状态等信息，以便CPU和系统及时了解机器运行状态和程序运行状态。
程序状态寄存器 是构成 运算器的重要组成部分

累加寄存器(AC)

累加寄存器通常简称累加器（AC），是一个通用寄存器。

累加器的功能是：当运算器的算术逻辑单元ALU执行算术或逻辑运算时，为ALU提供一个工作区，可以为ALU暂时保存一个操作数或运算结果。显然，运算器中至少要有一个累加寄存器。

乘商寄存器(MQ)

在运算器中，乘商寄存器主要负责数据的乘法与除法运算并可保存运算结果，是运算器的基本组成部分，是运算器三个基本寄存器之一。

程序计数器(PC)

程序计数器（PC），具有寄存信息和计数两种功能，一般用来存放下一条指令在主存储器中的地址。

在程序执行之前，首先必须将程序的首地址，即程序第一条指令所在主存单元的地址送入PC，因此PC的内容即是从主存提取的第一条指令的地址。

当执行指令时，CPU能自动递增PC的内容，使其始终保存将要执行的下一条指令的主存地址，为取下一条指令做好准备。
但是，当遇到转移指令时，下一条指令的地址将由转移指令的地址码字段来指定，而不是像通常的那样通过顺序递增PC的内容来取得。

指令寄存器(IR)

指令寄存器（Instruction Register，IR），用来保存当前欲执行的指令。

当执行一条指令时，首先把该指令从主存读取到数据寄存器中，然后再传送至指令寄存器。

指令包括操作码和地址码两个字段，为了执行指令，必须对操作码进行测试，识别出所要求的操作，指令译码器 就是完成这项工作的。指令译码器对指令寄存器的操作码部分进行译码，以产生指令所要求操作的控制电位，并将其送到微操作控制线路上，在时序部件定时信号的作用下，产生具体的操作控制信号。

指令寄存器中操作码字段的输出就是指令译码器的输入。操作码一经译码，即可向操作控制器发出具体操作的特定信号。

MAR、MDR

另外寄存器不只存在CPU中，存储器中也存在寄存器，比如MAR、MDR

  • MAR：存储器地址寄存器，用于存放将被访问的存储单元的地址。作用和AR类似
  • MDR：存储器数据寄存器，用于存放欲存入存储器中的数据或最近从存储器中读出的数据。作用和DR类似

其中MAR位数反映储存单元的个数，即最多能表示多少个不同的状态；MDR位数=储存字长=每个储存单元的大小

小结

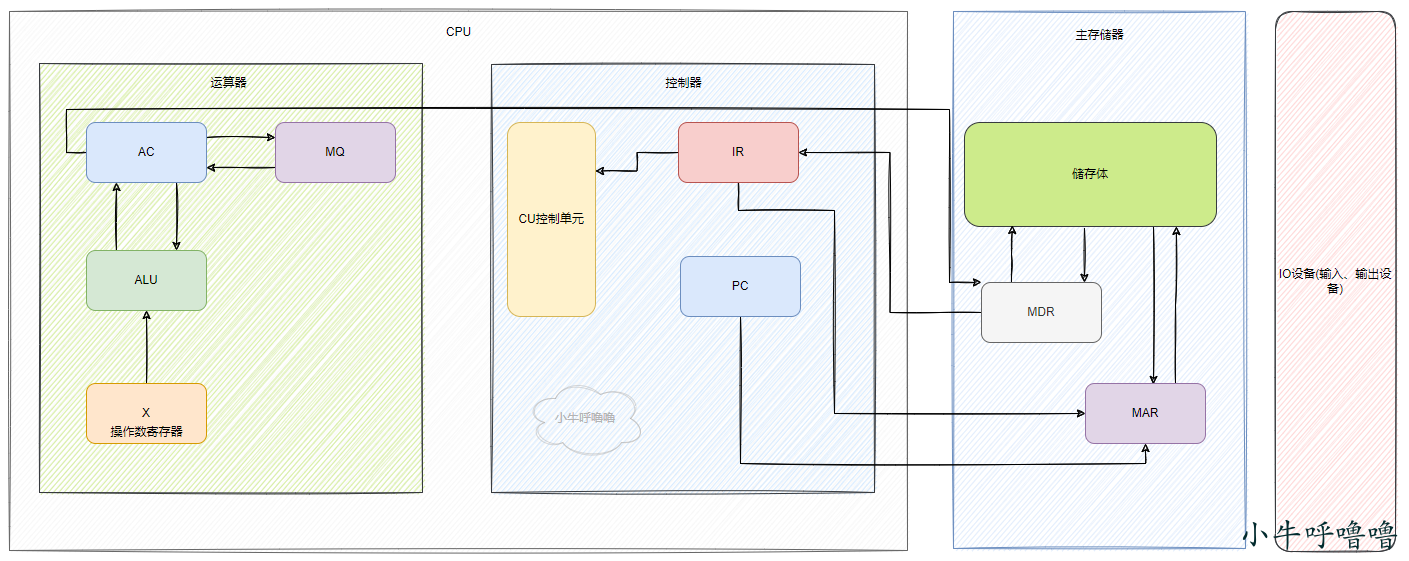

将上面各个寄存器组合起来，我们可以画出一幅计算机更细化的组成图：

当存储器开始读操作的时候，存储器将指定地址单元内的指令读至MDR，再由MDR送至IR。
IR将指令中的操作码送到CU中，用来分析指令并发出各种微操作命令序列。再加指令中地址码送到MAR,用来去操作数

在CPU内部必须给ALU提供数据，因此ALU必须可直接访问MDR，ALU的外围还可以有另一些寄存器AC、MQ、X，这些寄存器用于ALU的输入、输出以及用于和MDR及用户可见寄存器交换数据。

在CPU的控制和状态寄存器中，还有用来存放程序状态字PSW的寄存器，该寄存器用来存放条件码和其他状态信息。在具有中断系统的机器中还有中断标记寄存器等等。

参考资料：

计算机组成原理(第2版)-唐朔飞
