如何利用缓存，让CPU更有效率地执行代码？

发表于 2023-11-01 更新于 2024-03-03 分类于计算机组成原理阅读次数：

作者：小牛呼噜噜，首发于公众号「小牛呼噜噜」

哈喽，大家好，我是呼噜噜，之前的系列文章我们分别介绍了CPU Cache是什么，组织架构，以及缓存一致性。那么本文我们聊聊如何利用缓存来提升我们编写的代码性能，我们不仅要知道缓存是什么，为什么，还要会如何使用

系列文章：

突破计算机性能瓶颈的利器CPU Cache

CPU Cache是如何映射与寻址的？

CPU Cache是如何保证缓存一致性？

数组遍历方式

我们先来看一个很经典的例子(例子是C语言写的，其他语言实现也都是差不多的)：

#include <stdio.h>
#include <stdlib.h>
#include <time.h>
int main()
{
    clock_t begin, end;
    double cost;

    begin = clock();

    int count = 10000;

    int* array = (int*)malloc(sizeof(int) * count * count);//2维数组



    //代码1 按行遍历
    //for (int i = 0;i < count;i++) {
    //	for (int j = 0; j < count; j++) {
    //		array[i * count + j] = 0;
    //	}
    //}

    //代码2 按列遍历
    for (int i = 0;i < count;i++) {
        for (int j = 0; j < count; j++) {
            array[j * count + i] = 0;
        }
    }

    end = clock();
    cost = (double)(end - begin) / CLOCKS_PER_SEC;
    printf("constant CLOCKS_PER_SEC is: %ld, time cost is: %lf", CLOCKS_PER_SEC, cost);

    return 0;
}

运行结果：

#代码1
constant CLOCKS_PER_SEC is: 1000, time cost is: 0.126000

#代码2
constant CLOCKS_PER_SEC is: 1000, time cost is: 0.301000

CLOCKS_PER_SEC=1000，表示当前电脑1秒是被分成了1000个时间片，也就是说时间测量最小单位为1ms

所以上述代码1，在笔者的电脑运行耗时大约0.126ms；而代码2，运行耗时却高达0.301ms

这2段代码块基本一致，唯独遍历方式不同，代码1是按行遍历，而代码2是按列遍历

无非是遍历方式不一样，但为啥运行效率会差这么多呢？

我们知道在内存中，数组一般是按行存储的，如array[0][0],array[0][1],...,array[2][0],array[2][1],...

上述代码块1是按行遍历，而代码块2是按列遍历，按行遍历时可以由指向数组第一个数的指针一直往下走，就可以遍历完整个数组，而按列遍历则要获得指向每一列的第一行的元素的指针，然后每次将指针指下一行，但是指针的寻址很快，所以在内存中这2种数组遍历方式的效率，不会有明显的区别

那为啥运行效率会差这么多呢

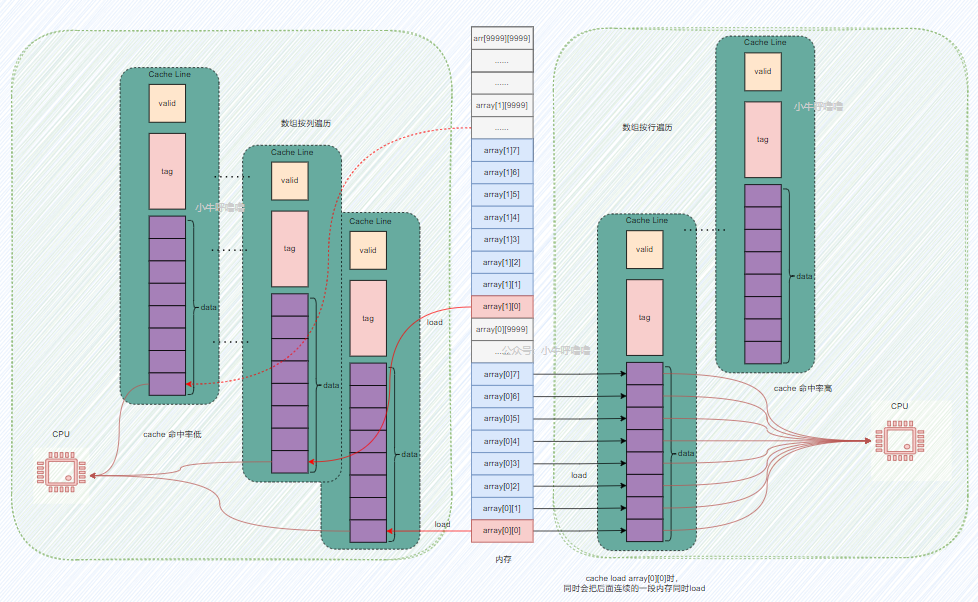

其实这个背后其实是CPU Cache起作用！笔者吐血画了张图帮助大家更直观地了解原理：

上图，左边是数组按列遍历的情况，右边是按行遍历的情况，笔者把他们合到了一张图上，这样对比度更强

在文章突破计算机性能瓶颈的利器CPU Cache中，我们知道CPU Cahce利用了空间局部性的原理来提高性能，
如果一个内存的位置被引用，那么将来它附近的位置也会被引用

也就是说当数组按行遍历时，当访问第一个数组元素array[0][0]，CPU会在缓存中，寻找这个内存地址对应的Cache Line，这时候肯定找不到啊，发生缓存缺失cache miss，会触发CPU把array[0][0]地址处以及后面连续的一段内存都load到Cache Line中，这个时候访问数组中第2~8个元素，会直接在CPU Cache中找到对应的数据，即缓存命中cache hit，这样就不需要访问内存了；直到访问第9个数组元素，再次发生cache miss，周而复始直到程序结束

CPU每次能加载多少内存到Cache Line中，主要取决于Cache Line的容量，上图只是举个例子，一般主流的 CPU 的 Cache Line 大小是64 Byte，过大或者过小都会影响性能

我们可以发现按行遍历时，访问数组元素的顺序，是与内存中数组元素存放的顺序一致，每次发生cache miss，都加载一堆内存区域的数据，数组后续元素都能在缓存中找到对应的数据，这样缓存命中率较高，从而减少缓存缺失导致的开销

而按列遍历时，访问数组元素的顺序，是和内存中数组元素存放的顺序不一致，跳跃式访问，每次发生cache miss，哪怕都加载一堆内存区域的数据，像上图一样每次缓存只能命中1次，会导致频繁发生cache miss，因此缓存命中率特别低

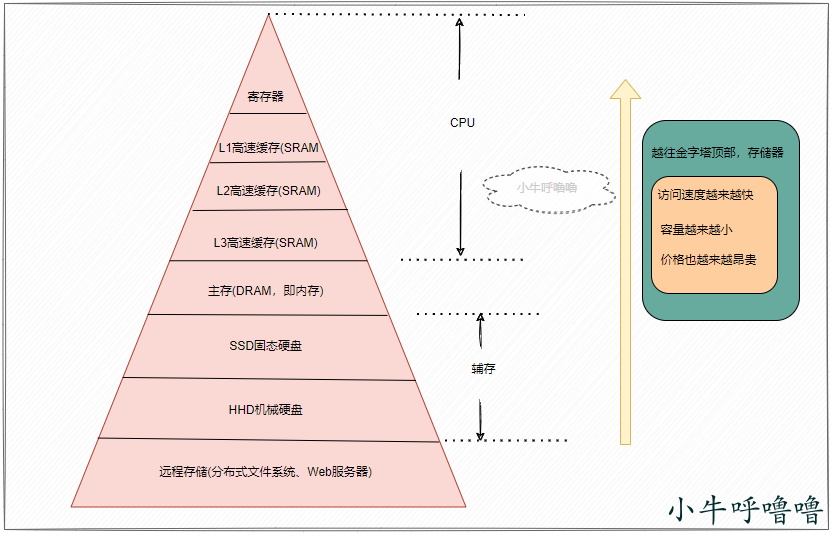

而缓存读写速度要远远快于内存的读写速度，这里笔者再次拿出经典的储存器金字塔图，在冯诺依曼架构下，计算机存储器是分层次的，存储器的层次结构如下图所示，是一个金字塔形状的东西。从上到下依次是寄存器、缓存、主存(内存)、硬盘等等
离CPU越近的存储器，访问速度越来越快，容量越来越小，每字节的成本也越来越昂贵

比如一个主频为3.0GHZ的CPU，寄存器的速度最快，可以在1个时钟周期内访问，一个时钟周期(CPU中基本时间单位)大约是0.3纳秒，内存访问大约需要120纳秒，固态硬盘访问大约需要50-150微秒，机械硬盘访问大约需要1-10毫秒，最后网络访问最慢，得几十毫秒左右。

这个大家可能对时间不怎么敏感，那如果我们把一个时钟周期如果按1秒算的话，那寄存器访问大约是1s，内存访问大约就是6分钟，固态硬盘大约是2-6天，传统硬盘大约是1-12个月，网络访问就得几年了！我们可以发现CPU的速度和内存等存储器的速度，完全不是一个量级上的。

所以尽可能地让代码只访问缓存，避免频繁访问内存，能极大地提高代码性能，所以数组按行遍历要远远快于是按列遍历，当然前提条件数组在内存中是按行储存的

循环的步长

我们这里还是举一个经典例子:

#include <stdio.h>
#include <stdlib.h>
#include <time.h>
int main()
{
    clock_t begin, end;
    double cost;

    begin = clock();

    const int LEN = 64 * 1024 * 1024;

    int* arr = (int*)malloc(sizeof(int) * LEN);

    //代码1
    //for (int i = 0; i < LEN; i += 2) arr[i] *= 3;

    //代码2
    for (int i = 0; i < LEN; i += 8) arr[i] *= 3;

    end = clock();
    cost = (double)(end - begin) / CLOCKS_PER_SEC;
    printf("constant CLOCKS_PER_SEC is: %ld, time cost is: %lf", CLOCKS_PER_SEC, cost);

    return 0;
}

代码1这个循环功能是将数组的每2个值乘3，代码2循环则将每8个值乘3，也就是代码1应该比代码少4倍的计算量，那有人可能会认为，时间也会节约4分之三

但真的是这样吗？

我们直接来看运行结果:

#代码1
constant CLOCKS_PER_SEC is: 1000, time cost is: 0.068000
#代码2
constant CLOCKS_PER_SEC is: 1000, time cost is: 0.058000

我们发现在笔者的电脑跑下来，时间分别是：0.068ms,0.058ms;它们的耗时其实差不多，远远没有4倍差距那么大

其实循环执行时间长短由数组的内存访问次数决定的，而非整型数的乘法运算次数；因为这个时候缓存已经起作用了，当缓存丢失时，CPU这个时候会将一段内存加载到缓存中，以Cache Line为单位，一般是64Byte

而上述代码中无论步长是2还是8，都是在一个Cache Line中，CPU访问同一个缓存行内其它值的开销是很小的；另一方面这两个循环的主存访问次数其实是一样的。所以这2个循环耗时相差不大

但这并不意味这步长无论多大都是这样的，是有一个临界点的；在C语言中，一个整型=4个字节，所以16个整型数占用64字节(Byte)=一个Cache Line(64Byte)

因此当Cache Line大小为64Byte时，步长在1~16范围内，循环运行时间相差不大。但从16往后，每次步长加倍，运行时间减半

上图来源于Gallery of Processor Cache Effects

伪共享和缓存行对齐

我们再来看一个多线程的例子：

#include <stdio.h>
#include <stdlib.h>
#include <time.h>
#include <pthread.h>

struct S {
    long long a;
    //long long noop[8];
    long long b;
} s;

void* threadA(void* p)
{
    for (int i = 0; i < 100000000; i++) {
        s.a++;
    }
    return NULL;
}

void* threadB(void* p)
{
    for (int i = 0; i < 100000000; i++) {
        s.b++;
    }

    return NULL;
}

int main()
{
    clock_t begin, end;
    double cost;

    begin = clock();

    pthread_t thread1, thread2;
    pthread_create(&thread1, NULL, threadA, NULL);

    pthread_create(&thread2, NULL, threadB, NULL);

    pthread_join(thread1, NULL);
    pthread_join(thread2, NULL);

    end = clock();
    cost = (double)(end - begin) / CLOCKS_PER_SEC;
    printf("constant CLOCKS_PER_SEC is: %ld, time cost is: %lf", CLOCKS_PER_SEC, cost);

    return 0;
}

运行结果：

1	constant CLOCKS_PER_SEC is: 1000, time cost is: 0.194000

上述例子，表示2个线程同时修改两个相邻的变量（在一个结构体内），而在C语言中，long类型占8个字节，所以这2个变量a、b都在同一个Cache Line中；另外在如今多核CPU的时代，2个线程可能由不同核心分别执行，那么缓存一致性的问题不可避免(缓存一致性问题，可以去看笔者的前一篇文章CPU Cache是如何保证缓存一致性？)

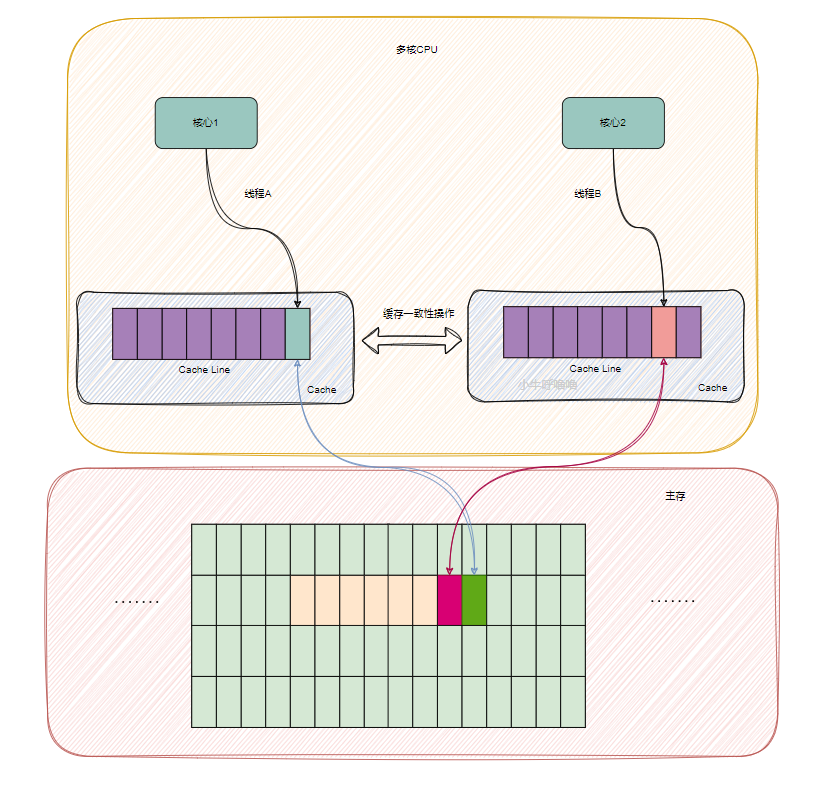

我们知道，缓存的加载更新不是以字节为单位，而是以Cache Line为单位，在基于mesi协议下，当2个线程同时修改两个相邻的变量，整个Cache Line都会被整个刷新

这会出现一个伪共享现象：当线程A读取变量a，并修改a，线程A在未写回缓存之前，同时另一个线程B读取了b，读取这个b所在的缓存，由于缓存一致性协议，其实该缓存行处于无效状态，需要重新加载缓存。这就是缓存伪共享false-sharing。使用缓存的本意是为了提高性能，但是现在场景下，多个线程在不同的CPU核心上高频反复访问这种CacheLin伪共享的变量，会严重牺牲性能

所以我们写代码的时候需要注意伪共享问题，那如何解决呢？

其实也很简单，我们只要保证多线程需要同时操作的变量不在同一个Cache Line中即可，我们这里Cache Line的大小为64字节，最简单的方法我们只需在这个例子的结构体中，再加一行代码

struct S {
    long long a;
    long long noop[8];
    long long b;
} s;

long long noop[8];占用8*8=64字节，也就是一个Cache Line的大小，这样就能保证变量a、b不在同一个Cache Line中，这样就不会再出现伪共享现象

最后我们校验一下，从最终执行结果来看，时间确实节约了不少：

1	constant CLOCKS_PER_SEC is: 1000, time cost is: 0.148000

当然还有其他优化方式，比如编译器直接优化，如果我们对伪共享现象反向思考，当有多个小变量并不涉及到很复杂的读写依赖，那么我们应该尽可能将这些小变量放在同一个缓存行Cache Line上，这个也叫做缓存行对齐

因为这些小变量可能散落在内存的各个地方，降低缓存命中率，就得多次加载到缓存，那如果能一起加载到同一个缓存行上，缓存命中率就能大大提高，从而提升代码的性能

在C语言中，为了避免伪共享，编译器会自动将结构体，字节补全以及内存对齐(内存对齐就不展开讲了，感兴趣地自行去了解一下);另外对齐的大小最好是缓存行的长度，这样缓存只要load一次即可

1
2
3

#define CACHE_LINE  64   //缓存行长度
struct S1 {int a, b, c, d;} __attribute__ ((aligned(CACHE_LINE)));//__align用于显式对齐，这种方式使得结构体字节对齐的大小为缓存行的大小

最后再补充一个，Linux提供一个函数，sched_setaffinity可以在多核CPU系统中，设置线程的CPU亲和力，使线程绑定在某一个或几个CPU核心上运行，避免在多个核心之间来回切换，因为L3 Cache 是多核心之间共享的，但L1 和 L2 Cache都是每个核心独有的，如果线程都在同一个核心上执行，能够减少保证缓存一致性的操作，从而减少访问内存的频率，提升程序性能

缓存系列的文章到这里就要告一段落了，了解缓存这种计算机底层知识，会我们高效编程或者程序优化有很大的帮助；尽管笔者查阅了许多资料，尽量写的有理有据，文中代码也都可以运行，但难免有所疏忽，欢迎大家指正，也在这里感谢本文引用到资料的作者，我们下期再见~
